제품개요

FD 시리즈는 리튬 이온 배터리 모듈, EV 파워트레인, PV 모듈, 항공 전자 부품 등과 같은 대형 조립품과 완제품을 테스트하는 데 적합합니다.

MIL, ISO, IEC, LV 124 등 다양한 테스트 표준과 응용 분야를 충족하는 적합한 솔루션입니다.

■ 주요 특징

˙ 고객의 용도에 맞게 다양한 크기가 제공됩니다.

˙ LiB 테스트에는 추가적인 안전 기능도 제공됩니다.

˙ EV 파워트레인과 계기판의 경우에도 현장 또는 실물 크기 샘플을 이용한 테스트가 가능하며,

   테스트 쿠폰을 준비하거나 크기를 줄인 테스트 조각을 사용할 필요가 없습니다.

˙ 태양광 모듈의 내구성 및 신뢰성은 IEC/JIS 규격에 따라 시험됩니다.

˙ 내부 크기가 유연하게 설계되어 2차 전지 충전/방전 테스트에 이상적입니다.

테스트 영역

온도-습도 제어 가능 범위(모델:FDS, FDL)

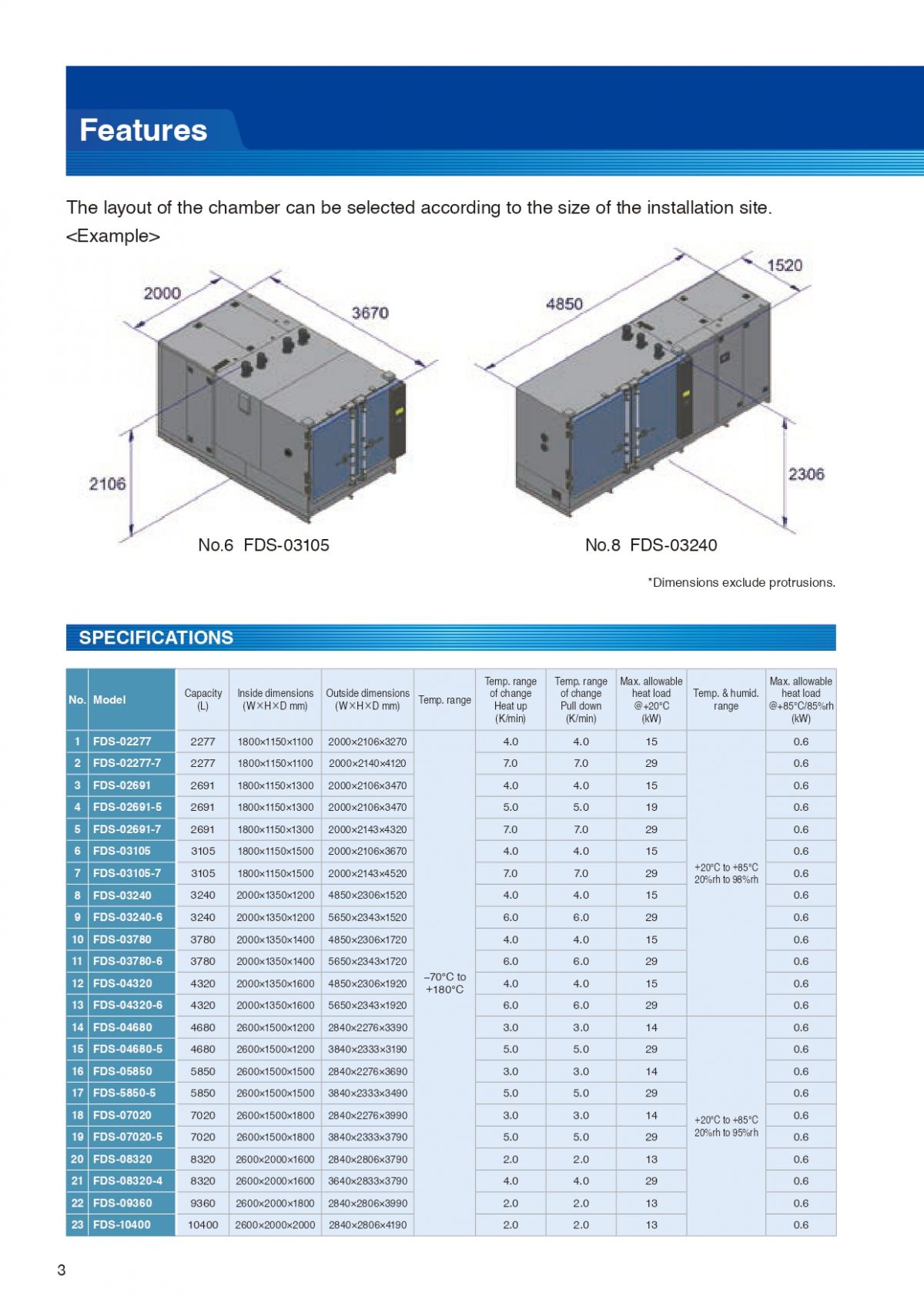

■ 주요 사양

※ 상기 온도 변화율은 참고용이며, 내부 용적에 따라 실제 온도 변화율은 다를 수 있습니다.

* 자세한 사양은 카탈로그를 확인해 주세요.

■ 참고 사이즈

* 위에 표시된 챔버 치수에 온도 및 습도 성능을 결합하면 다양한 고객 요구 사항을 충족할 수 있습니다.

* 열 사이클 시험(IEC 61215 10.11, JIS C 8990), 습도 동결 시험(IEC 61215 10.12, JIS C 8990), 습열 시험(IEC 61215 10.13, JIS C 8990)에 대한 고객 요구 사항에 따라 사양이 조정됩니다.

* 이 시리즈는 태양 시뮬레이터와 결합하면 핫스팟 테스트를 지원합니다.

* 이 모델은 기계적 하중 시험과 결합하면 DML 시험(IEC 61215 10.16, JIS C8990)도 지원할 수 있습니다.

※1 부분 돌출부는 제외합니다.

■ 예시

˙ 응축 동결/열 사이클                                  시료 : L1195×W1335×T36mm 패널 모듈 15개

   (IEC61646 에디션 2.0 2998-05)               +85°C/85%rh 조건에서 1,000시간 연속 운전 가능

                                                                      최저 도달 온도 -60°C

˙ 응축 동결/열 사이클                                   시료: L1800 × W1300 × T50 mm/L1482 × H985 × T50 mm 크기의 패널 모듈 15개

   (IEC61646 Edition 2.0 2998-05)              * 가이드 플레이트의 높이는 챔버에 넣을 모듈 크기에 맞게 조절 가능합니다.

                                                                       도달 가능한 최저 온도 -60°C

* 참조 IE61645 Edition 2.0 2998-05
