제품개요

※ 제이지텍의 배터리팩 환경시험챔버는 다양한 시료와 시험규격에 대응합니다.

    모든 제품은 전 라인 커스텀 사양으로, 제작 전 사용자와의 협의를 통해 토탈 솔루션을 제공하며, 그에 따라 맞춤 설계 및 제작이 진행됩니다.

----------------------------------------------------------------------------------------------------------------------------------------------------

■ 챔버 및 칠러 일체형 제작 시 장점

˙ 설치 공간 절감

  챔버와 칠러를 별도로 구성할 필요가 없어 설치 공간이 최소화됩니다. 특히 좁은 시험실 환경에서 유리합니다.

˙ 배관 및 연결 최소화

  냉각 배관 및 배선 작업이 간소화되어 설치 시간이 단축되고 유지보수가 용이합니다.

˙ 일체형 제어 시스템

  챔버와 칠러를 하나의 제어 시스템으로 통합 운용할 수 있어, 온도 및 냉각 제어가 간편하며 운영 편의성이 향상됩니다.

˙ 이동 및 레이아웃 변경 용이

  장비가 하나의 유닛으로 구성되어 있어 이동이 용이하며, 시험실 레이아웃 변경에도 유연하게 대응할 수 있습니다.

˙ 신뢰성과 안정성 향상

  일체형 설계를 통해 시스템 간 호환성이 최적화되어 안정적인 운용이 가능합니다.

˙ 운영비 절감

  에너지 손실 감소와 냉각 효율 향상으로 전력 소모가 줄어들며, 정비 및 관리 비용 절감이 가능합니다.

■ 제이지텍 챔버 커스텀 사양

※ 제이지텍의 배터리팩 환경시험챔버는 다양한 시료와 시험규격에 대응합니다.

    모든 제품은 전 라인 커스텀 사양으로, 제작 전 사용자와의 협의를 통해 토탈 솔루션을 제공하며, 그에 따라 맞춤 설계 및 제작이 진행됩니다.

    원하시는 사양이 있으시면 문의 주세요.

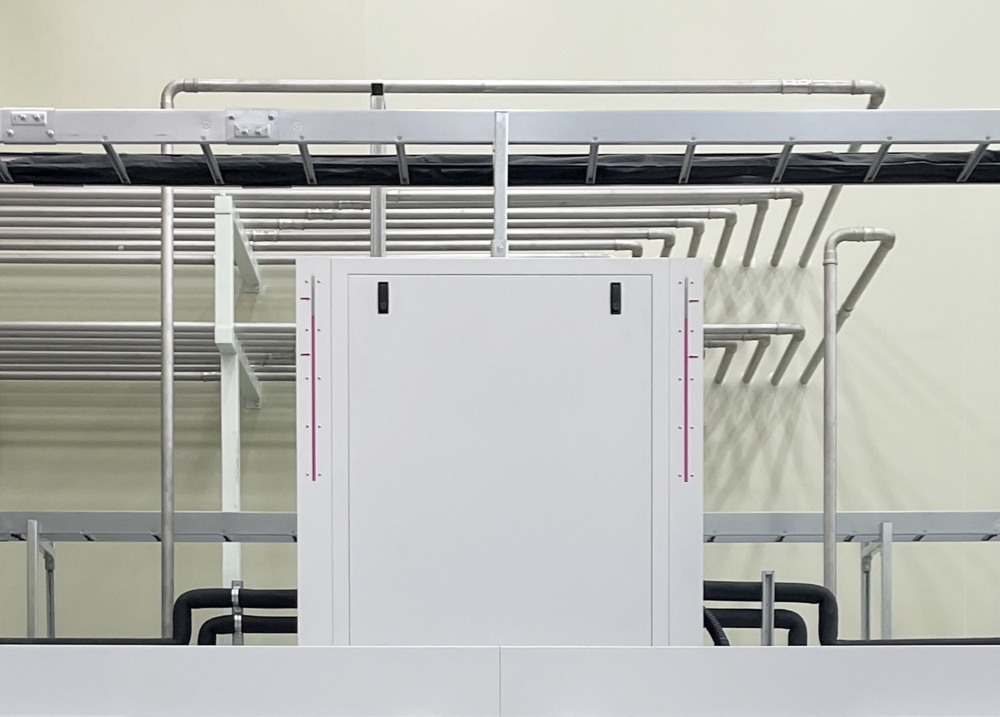

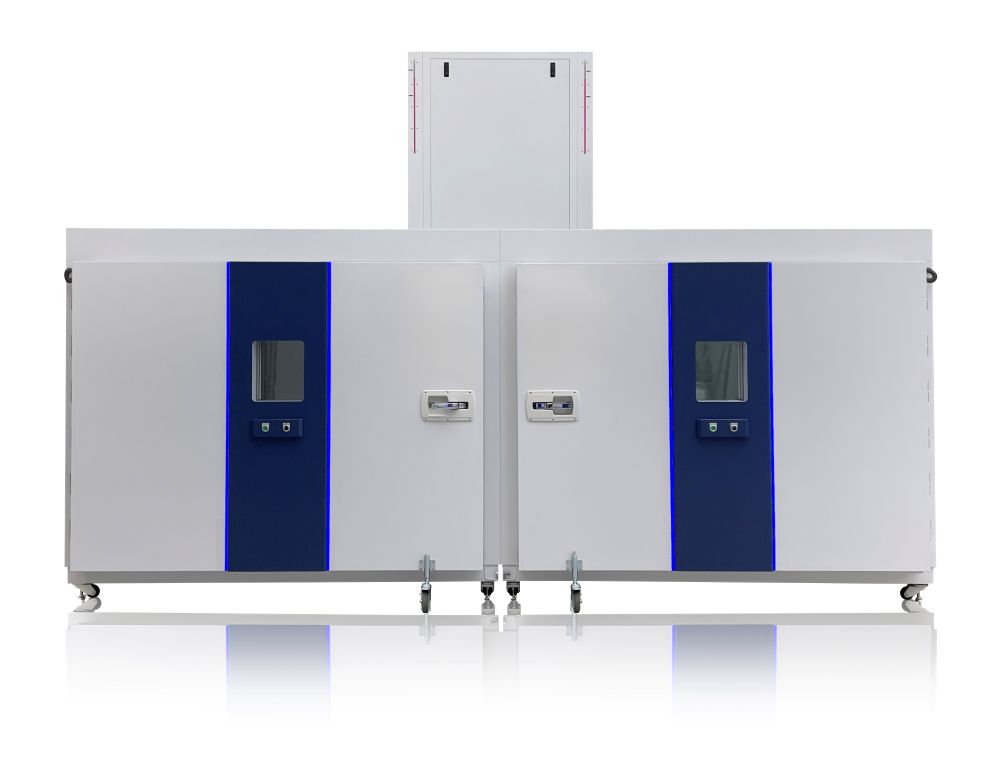

■ 챔버 및 칠러 일체형 제작 사례

˙ 챔버와 칠러를 일체형으로 제작 (아래 챔버/위 칠러)

˙ 칠러를 위로 올려 공간의 효율성을 극대화



■ 화재 감지 주수 설비 사진

*** 해당 이미지는 제이지텍의 화재 감지 주수 설비 사례 중 하나입니다. 협의에 따라 변경될 수 있습니다.

˙ 화재 감지 주수 설비 - 소화수 배관 구축

˙ 화재 감지 주수 설비 - 소방제어 컨트롤 판넬

˙ 화재 감지 주수 설비 - 화재 감지 장치

■ 제이지텍 챔버의 특장점

1. 통합 컨트롤 관리 판넬

챔버와 칠러의 일체형 시스템화를 통하여 1BOARD의 컨트롤 판넬을 통하여 통합 제어 및 관리가 가능합니다.

사용자가 각각의 장비에 대한 제어를 한곳에서 모두 실행함으로써 편의성을 극대화하였습니다.

※ OPTION : 컨트롤 PC 별도 사용시 통신 연동 가능 (챔버, 칠러 동시 제어)

2. BATT SIGNAL용 DC12V POWER SUPPLY SYSTEM

EV BATT 시험에 필수인 12V DC 전압 시그널 서플라이를 내장하여 사용자가 따로 DC power supply 를 들고 다녀야 하는 불편함을 최소화하였으며,

프로그래머블 타이머와 연동하여 시험계획에 따른 시그널의 자동 제어를 구현하였습니다.

3. Programmable DC Power Supply System (※별도 유상 옵션)

필요 시 고성능의 DC 파워서플라이를 매우 저렴한 코스트로 유상 제공 및 챔버와 일체화 장착 가능합니다.

PC 연동, 프로그램 출력 가능, 소형, 고성능의 파워서플라이를 통하여 다양한 전압/전류 OUTPUT이 가능하며 시험의 범용성을 높여줍니다.

Maker : KIKUSUI / Model : PMX35-3A

4. 케이블 홀 타공

고객사의 사용 편의성 증대를 위하여 원하는 위치에 협의 후 케이블 홀 타공 가능합니다.

사용자의 작업 편의성을 극대화하며, 스크류캡 형식의 전용 마개 및 실리콘 내열 패드 등을 기본으로 제공함으로써 시험 시 사용자의 만족도가 높습니다.

(위 사진) 통합 컨트롤 관리 판넬                                                      (위 사진) Programable DC Power Supply System

(아래 사진) DC12V POWER SUPPLY SYSTEM                       (아래 사진) 케이블 홀 타공

5. 충방전 시스템 장비 커넥팅 박스

EV BATT 내구성 시험에 사용되는 충방전시스템의 편리한 사용을 위하여 제공되는 JUNCTION 박스로서,

두껍고 불편한 케이블을 사용자가 멀리까지 힘들게 운반하지 않고 시험 공간 근처에서 조작할 수 있도록 함으로써 사용자의 편의성을 극대화 하였습니다.

설치 위치 및 설치 방법 등은 사용자의 필요와 협의에 따라 변경 및 적용하여 최적의 솔루션을 제공합니다.

6. 밸브 및 게이지 필수 인스톨

제이지텍의 챔버는 인스톨 과정에서 설치되는 모든 배관에 대하여 단순 배관 연결(호스 등)로 끝내지 않습니다.

언제나 강관 사용을 통한 내구성 및 편의성을 확보하며, 압력계, 온도계, 개폐밸브, 청소용 스트레이너 등 기본 부자재를 필수 설치합니다.

이를 통하여 장비의 운행 시 즉각적이고 직관적인 확인이 가능하며, 운행 중 문제 발생 시에도 즉각적인 판단과 신속한 처리를 도와줍니다.

7. 최적의 컨설팅을 통한 무제한 커스터마이징

모든 사용자는 본인만의 장비 사용법과 각각의 니즈가 있습니다.

제이지텍은 사용자와의 긴밀한 협의와 최적의 솔루션 제안을 통하여 모든 옵션에 대한 맞춤 사용환경을 제공합니다.

이를 통하여 사용자는 최고의 편의성과 편리성을 제공받습니다.

(위 사진) 충방전 시스템 장비 커넥팅 박스                                최적의 컨설팅을 통한 무제한 커스터마이징

(아래 사진) 밸브 및 게이지 필수 인스톨

8. 전동식 도어락 시스템

전동식 도어락 스위치를 사용하여 사용자의 안전과 편리함을 동시에 만족합니다.

기본적인 수동식 잠금장치에 더하여 이중 도어락으로 스위치형 전동식 도어락을 채택함으로써 시험 시 발생할 수 있는 잠금장치 문제와 안전 문제를 최대한 방지합니다.

9. 도어 처짐 방지 장치

대형 챔버의 경우 도어의 무게도 상당히 무거우므로 도어가 변형되는 경우가 많아,

도어가 열려 있을 때에도 도어의 변형을 막기 위하여 도어 쳐짐 방지 옵션을 적용합니다. 또한 도어의 이동에 도움을 줄 수 있습니다.

※ 대형챔버의 경우 도어의 고정 및 열림과 닫힘을 보조하는 유압식 쇼바를 추가로 적용 합니다.

10. 원터치 기능성 도어 스토퍼

대형 챔버의 경우 도어의 무게도 상당히 무거우므로 도어가 원하지 않는 타이밍에 움직이거나 닫힐 수 있습니다.

발로 밟아서 고정하는 원터치 도어 스토퍼를 장착함으로써 시험 준비 등 도어의 열림 시에 도어의 움직임을 고정하고, 동시에 도어의 경첩이 처지거나 비틀어지는 등 고장도 예방할 수 있습니다.

전동식 도어락 시스템                                                                                 도어 처짐 방지 장치                                                                                   원터치 기능성 도어 스토퍼

11. 화재 감지 주수 설비 – 화재 감지 장치

EV BATT 시험에서 화재는 언제나 가장 큰 위험이자 변수 중 하나입니다.

제이지텍의 챔버는 소방 안전을 최대한으로 확보하기 위하여 매우 많은 해결방법을 강구하고 있습니다.

화재감지장치 : 열감지기, 연기감지기, 불꽃감지기 장착 (※사용자와의 협의 및 현장 상황에 따라 추가 장착 및 제거 가능)

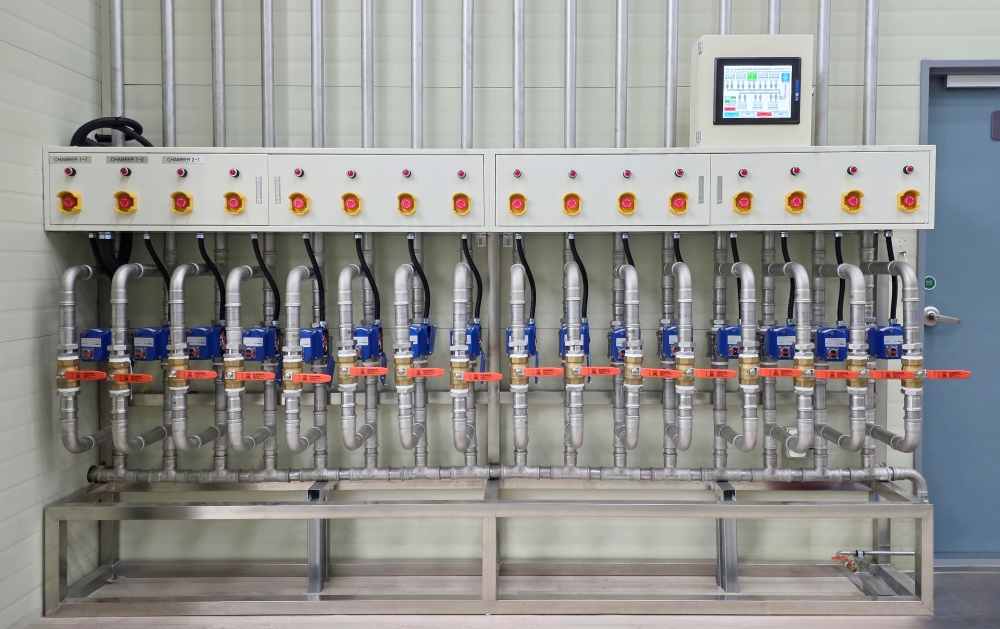

12. 화재 감지 주수 설비 – 소화수 배관 구축

소화수 배관의 경우 구축된 챔버가 10대이든 100대이든 챔버 1sys 당 1:1의 배관라인과 자동밸브, 수동밸브, 알람장치를 사용함으로써

소방장치의 이상동작을 최소화하고, 필요 시 미작동이 발생하지 않도록 구성하여 안전을 최대한 확보하였습니다.

13. 화재 감지 주수 설비 – 소방제어 컨트롤 판넬

전자동 소방제어 컨트롤 판넬을 장착하여 실시간으로 화재 상황 관리 및 소화수, 소방알람 등

화재 상황 및 화재 대비 상황에 대한 관제와 제어가 가능합니다.
