제품개요

※ 제이지텍의 EV 배터리용 칠러는 빠르게 변화하는 전기차 배터리 시장에서 요구되는 다양한 시료 조건과 시험 규격에 대응 가능합니다.

     모든 제품은 전 라인 커스텀 사양으로, 제작 전 사용자와의 협의를 통해 토탈 솔루션을 제공하며, 그에 따라 맞춤 설계 및 제작이 진행됩니다.

■ 제이지텍 EV 배터리용 칠러의 종류

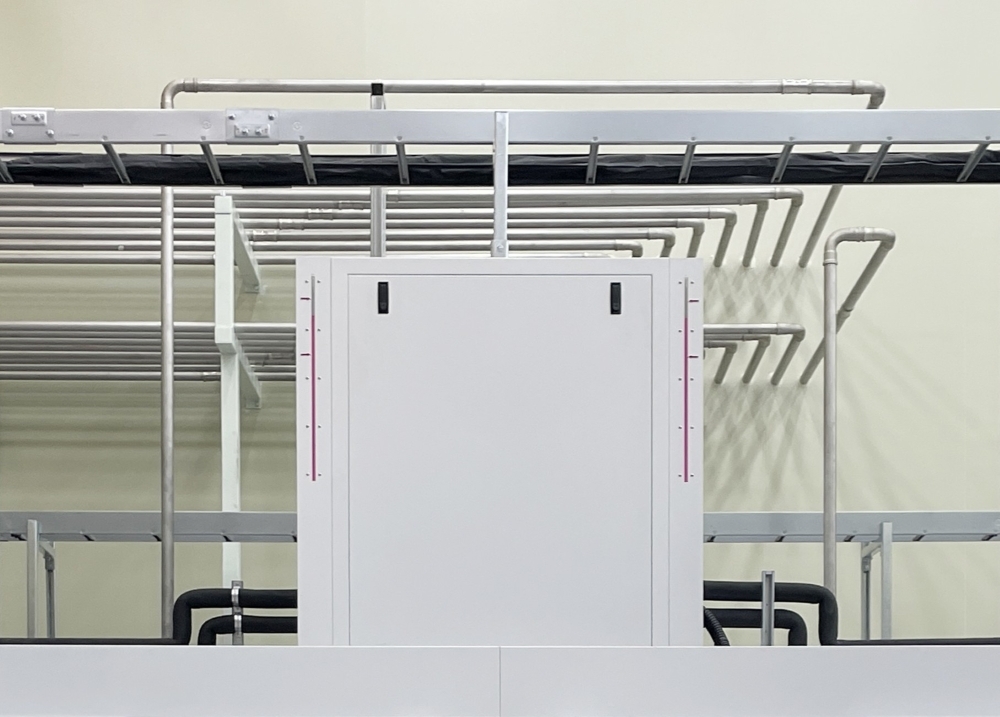

˙ 챔버 & 칠러 일체형

   환경시험챔버와 일체형 시스템화하여, 배터리 내구성 시험 및 다양한 배터리 시험에 있어서 사용상의 편의성을 극대화하고 공간 배치의 용이성을 극대화합니다.

˙ 소형화 이동식 칠러

˙ 초고사양 칠러

■ 제이지텍 EV 배터리용 칠러 커스텀 사양

※ 제이지텍의 EV 배터리용 칠러는 전기차 배터리 시장에서 요구되는 다양한 시료 조건과 시험 규격에 대응 가능합니다.

    모든 제품은 전 라인 커스텀 사양으로, 제작 전 사용자와의 협의를 통해 토탈 솔루션을 제공하며, 그에 따라 맞춤 설계 및 제작이 진행됩니다.

    원하시는 사양이 있으시면 문의 주세요.

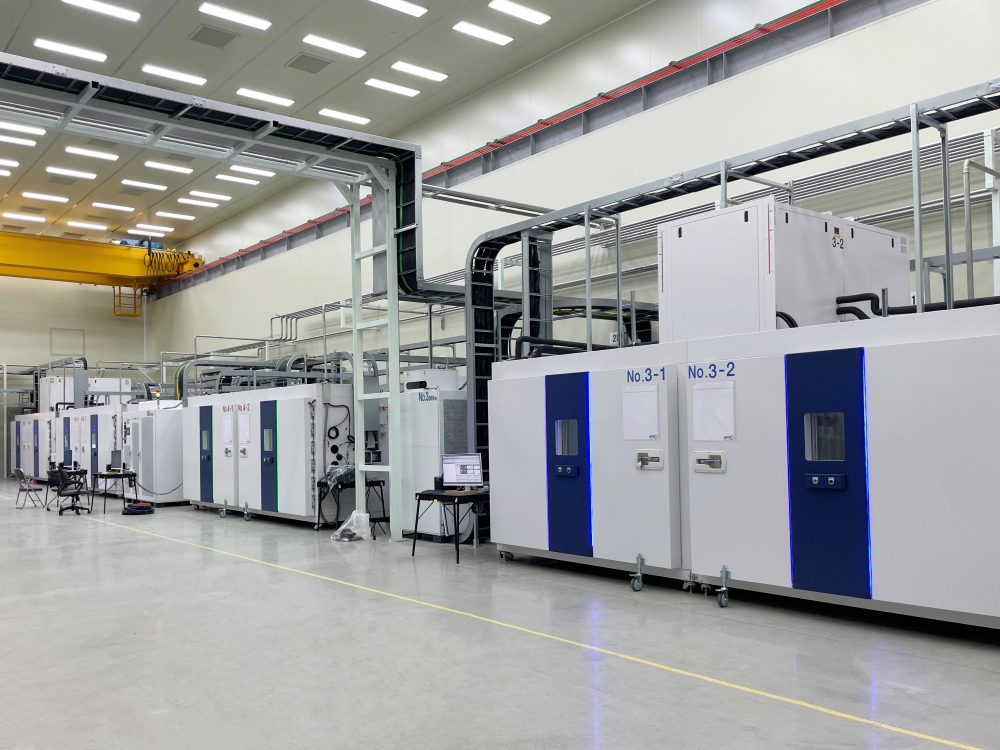

■ 제이지텍 EV 배터리용 챔버 및 칠러  일체형 제작 사례

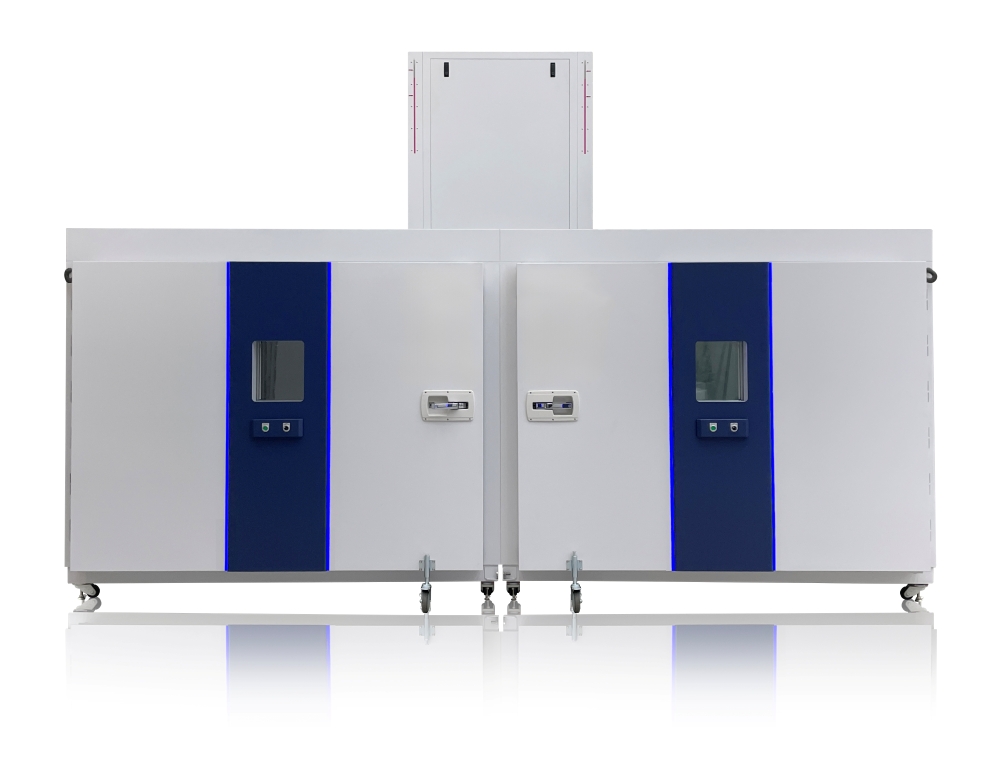

˙ EV 배터리용 챔버 및 칠러 일체형

■ 제이지텍 EV 배터리용 칠러의 특장점

1. 칠러 SUPPLY / RETURN 밸브 구성

EV BATT 시험 시 편의성의 극대화를 위하여 시료와 최대한 가까운 위치에 연결 밸브를 구축하여 드립니다.

그곳이 챔버 안쪽이든, 룸의 가장자리이든 모든 곳에 가능합니다.

또한 밸브 끝단에 냉각수의 온도 및 압력의 측정을 위한 센서를 장착함으로써, 시료와 가장 가까운 곳에서 냉각수의 변화를 면밀하게 측정 및 기록할 수 있습니다.

※ 요청 시 센서부 위치 이동 가능 (EX. 시료 연결부, 말단부 등)

2. Qucik Coupler 적용 냉각수 주입 포트 장착 / 육안 확인 형 Drain 포트 장착

˙ 사용자가 직접 냉각수의 말통을 들고 주입하지 않아도 되도록 편리한 냉각수 주입식 포트를 장착 합니다.

   장착 위치는 편의성을 극대화할 수 있는 위치 어디든 연장하여 장착 됩니다. Quick Coupler 시스템을 도입하여 쉽고 안전하고 깨끗하게 냉각수의 주입이 가능합니다.

˙ Drain 포트는 사용자가 냉각수의 드레인 상황이나 냉각수의 누수를 쉽게 확인할 수 있도록 육안으로 확인 가능한 게이지를 설치하여 편의성을 확장시켰습니다.

※ 냉각수 주입용 모바일 배터리 펌프 별도 유상 제공

3. WARM-UP BYPASS 기능

시험 전 냉각수의 온도를 지정된 온도로 설정하여 빠르고 정확한 시험이 가능하도록 설정할 수 있습니다.

따로 어렵고 불편한 시료의 세팅이나 호스의 연결 없이 간단한 스위치 동작 만으로 냉각수의 온도를 사전에 조절하여 시험을 준비시킬 수 있습니다.

4. 냉각수 Recovery 기능

시험 완료 후 시료 내부 및 관로 등에 잔류하는 냉각수의 리커버리 기능을 제공합니다.

리커버리는 편리하게 원터치 스위치로 작동하며 타이머를 통하여 리커버리 시간을 조절 가능하여 시료의 크기나 관로의 길이에 상관없이 깔끔하게 냉각수를 제거 가능합니다.

5. 온도 측정용 External Port

다양한 시험 시 사용할 수 있는 외부의 온도 측정 포트를 제공합니다.

별도의 디지털 레코더를 소유하지 않더라도, 해당 포트에 T-type 써모커플 와이어를 연결 및 접속하여 칠러에 장착된 레코더에 2CH의 온도를 측정 및 기록할 수 있습니다.

챔버 및 칠러를 사용함에 있어 빠르게 온도를 기록하거나 측정할때 편리하게 사용 가능합니다.

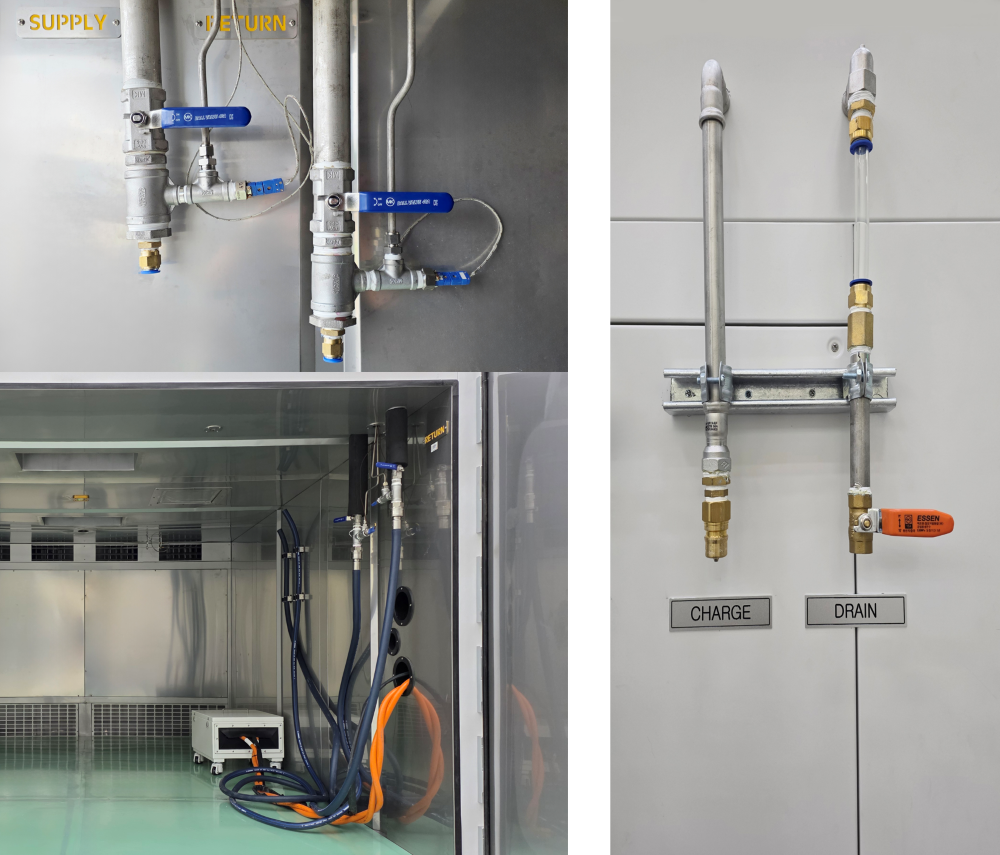

칠러 SUPPLY / RETURN 밸브 구성                                                                                                                                                          Qucik Coupler 적용 냉각수 주입 포트 장착 / 육안 확인 형 Drain 포트 장착
