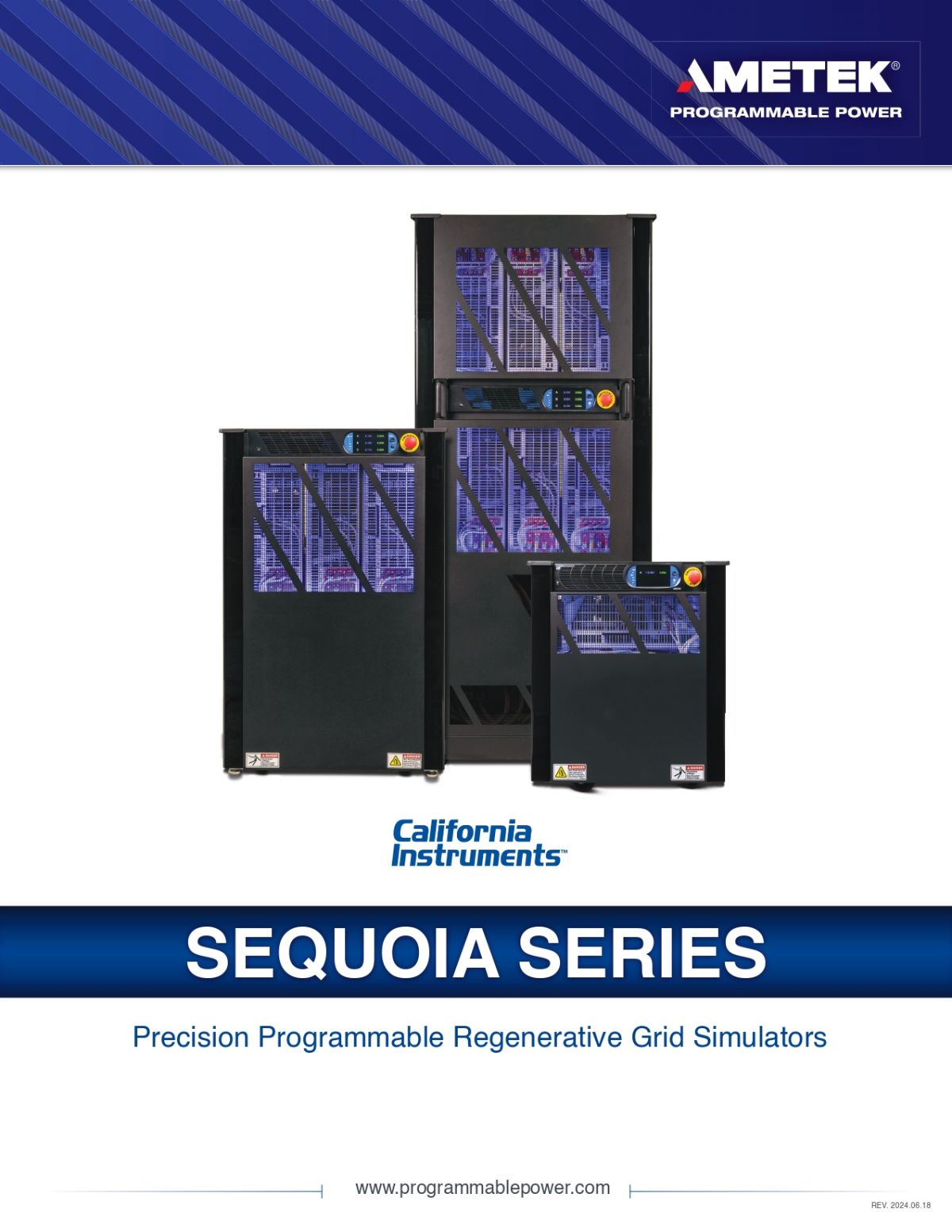

제품개요

Sequoia 시리즈는 고출력과 지능성, 유연성을 결합하여 재생 가능한 그리드 시뮬레이터의 고급 플랫폼을 제공합니다. 최첨단 SiC 전력 스위칭 아키텍처를 사용하여 이 4분기 양방향 AC 전원 공급기는 컴팩트함, 견고함 및 기능성을 바닥에 설치 가능한 섀시로 결합합니다. Sequoia 시리즈는 전 세계에서 발생할 수 있는 다양한 전력 라인 조건과 왜곡을 시뮬레이션하도록 설계된 완전한 4분기 재생 가능한 AC 전원 공급기입니다. 구성이 용이한 이 고출력 AC 전원 공급기는 단상 및 삼상 AC 또는 단일 채널 및 다채널 DC 전력 요구 사항을 폭넓게 커버하며, 합리적인 가격에 제공합니다. Sequoia 시리즈는 추가적인 고급 태양광 인버터 그리드 시뮬레이터 및 EV 전력 전자 테스트 시뮬레이터 요구 사항을 지원할 수 있으며, 추가적인 재생 가능한 전자 AC/DC 부하 옵션을 통해 더욱 확장 가능합니다.

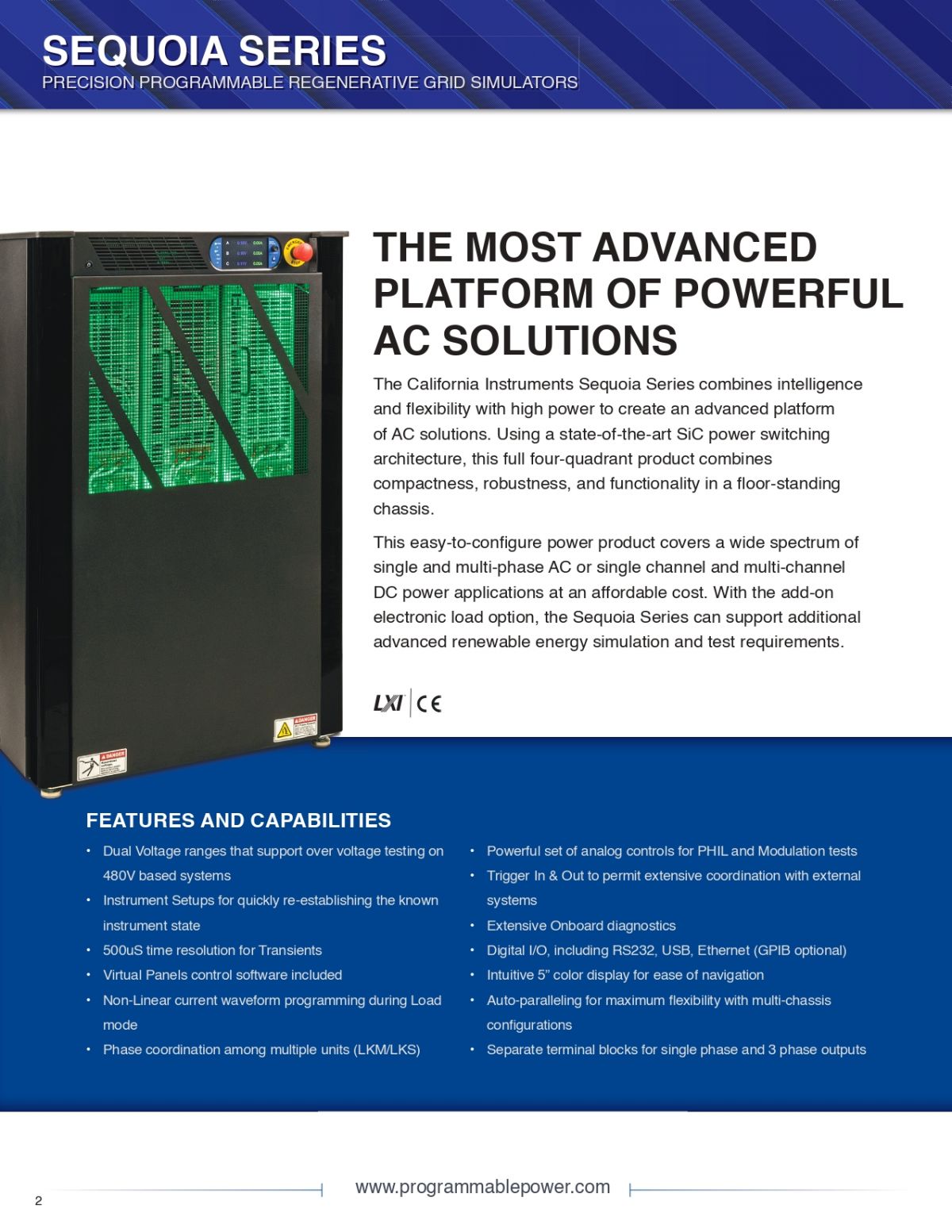

■ 주요 특징

˙ 480V 기반 시스템에서 과전압 테스트를 지원하는 이중 전압 범위

˙ 계측기 상태를 빠르게 재설정 할 수 있음

˙ 500uS의 시간 해상도를 지원하는 과도 현상(Transient) 분석

˙ 가상 패널 제어 소프트웨어 포함

˙ 부하 모드에서 비선형 전류 파형 프로그래밍

˙ 다수의 장비 간 위상 조정 (LKM/LKS)

˙ PHIL(전력 하드웨어-in-the-loop) 및 변조 테스트를 위한 강력한 아날로그 제어 기능

˙ 외부 시스템과의 광범위한 연동을 위한 Trigger In & Out

˙ 광범위한 온보드 진단 기능

˙ 디지털 I/O, RS232, USB, Ethernet (옵션: GPIB)

˙ 직관적인 5인치 컬러 디스플레이로 편리한 탐색

˙ 멀티 섀시 구성을 위한 최대 유연성을 제공하는 자동 병렬 연결

˙ 단상 및 3상 AC 출력을 위한 별도의 단자 블록

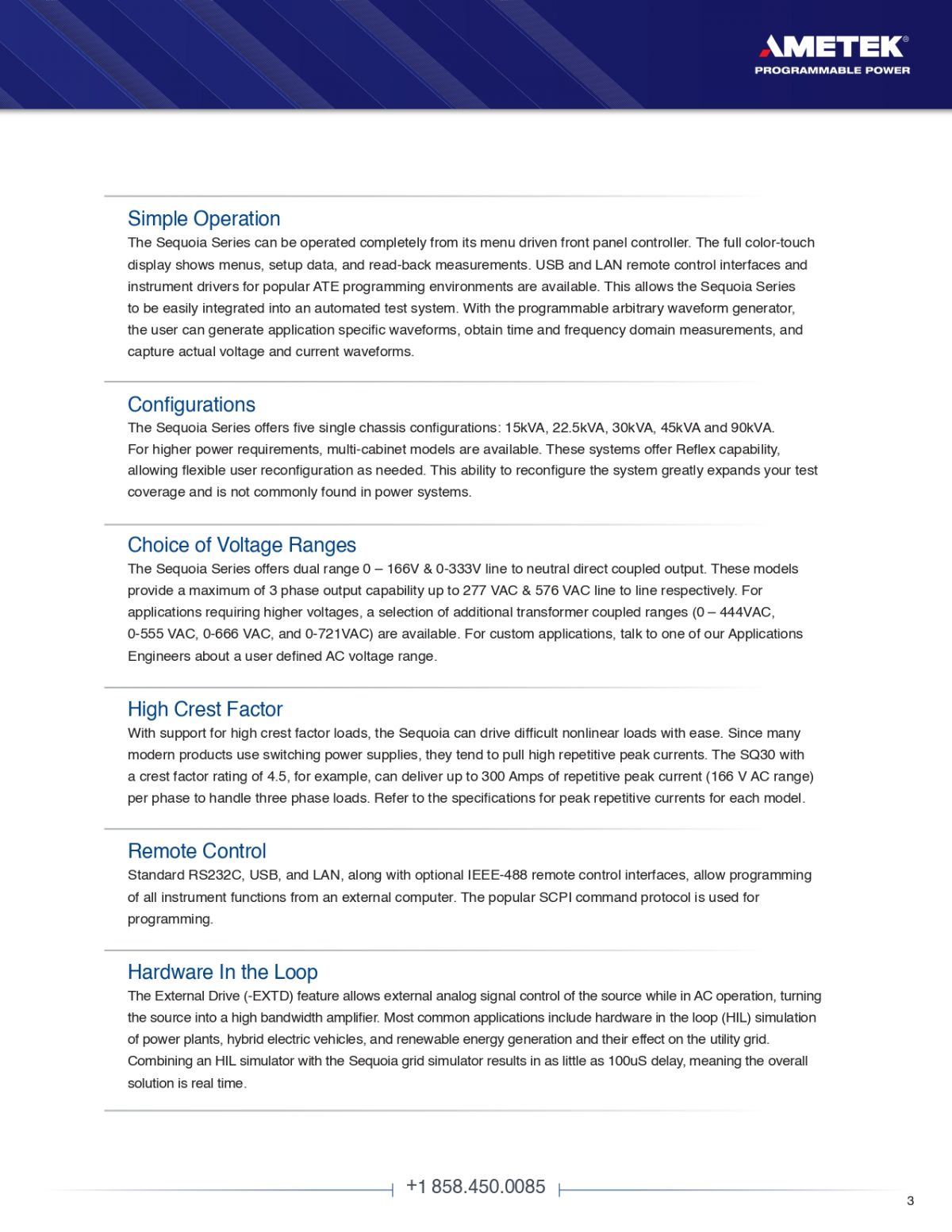

■ 간편한 조작

Sequoia 시리즈는 전면 패널 컨트롤러를 통해 조작할 수 있습니다. 풀 컬러 터치 디스플레이는 메뉴, 설정 데이터 및 측정값을 직관적으로 표시합니다. USB와 LAN 원격 제어 인터페이스와 인기 있는 ATE(자동화된 테스트 장비) 프로그래밍 환경을 위한 장비 드라이버도 제공됩니다. 이를 통해 Sequoia 시리즈는 자동화된 테스트 시스템에 쉽게 통합할 수 있습니다. 프로그래밍이 가능한 임의 파형 발생기를 사용해 어플리케이션별로 파형을 생산하고, 시간과 주파수 영역 측정값을 얻을 수 있으며 실제 전압 및 전류 파형을 캡쳐할 수 있습니다.

■ 구성

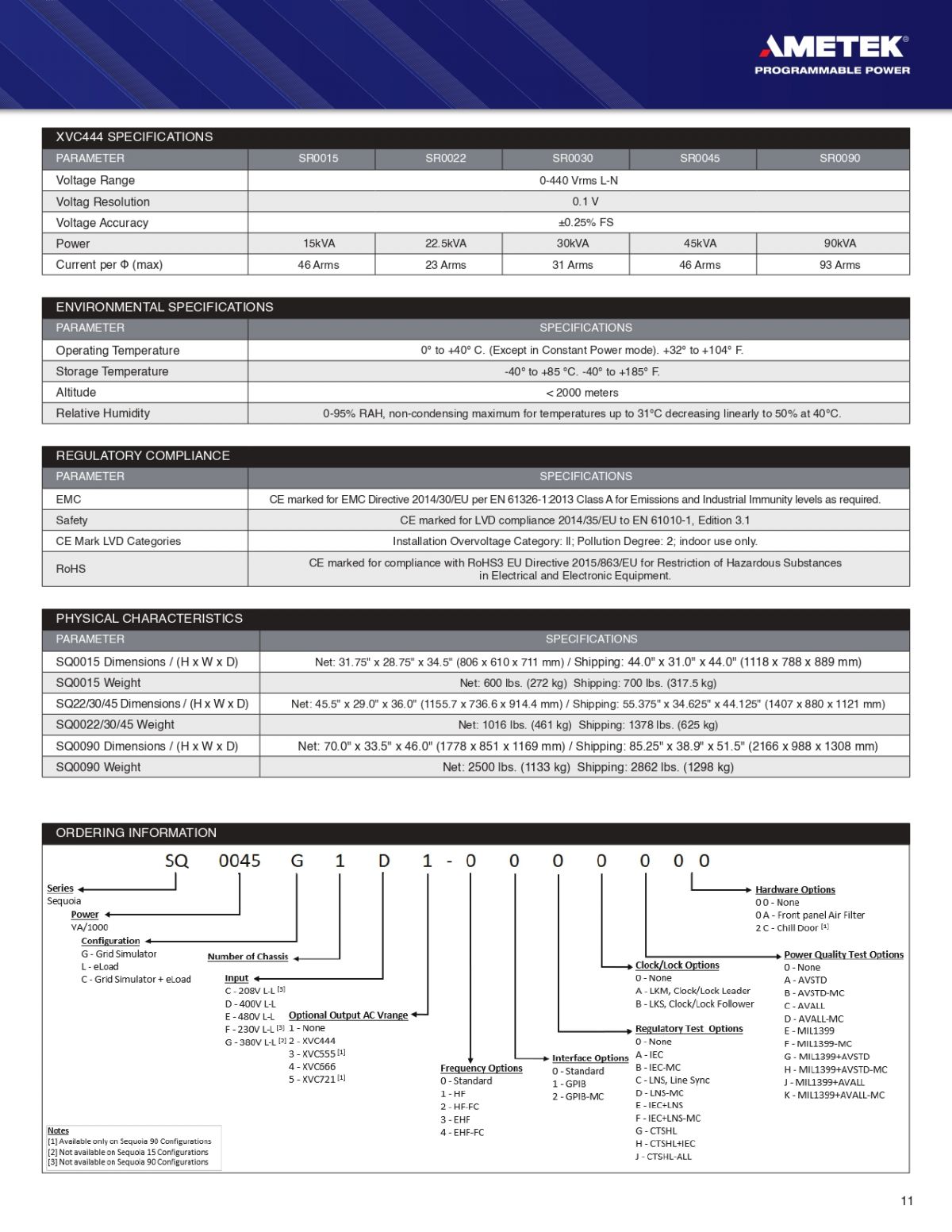

Sequoia 시리즈는 다섯 가지 단일 섀시 구성 옵션을 제공합니다. (15kVA, 22.5kVA, 30kVA, 45kVA, 90kVA) 더 높은 전력이 필요한 경우에는 다중 캐비닛 모델을 사용할 수 있습니다. 이 시스템은 Reflex 기능을 지원하여 사용자가 필요에 따라 유연하게 시스템을 재구성할 수 있습니다. 시스템 재구성 능력은 테스트 범위를 크게 확장시켜 주며, 전력 시스템에서 흔히 찾아볼 수 없는 강력한 기능입니다.

■ 전압 범위 선택

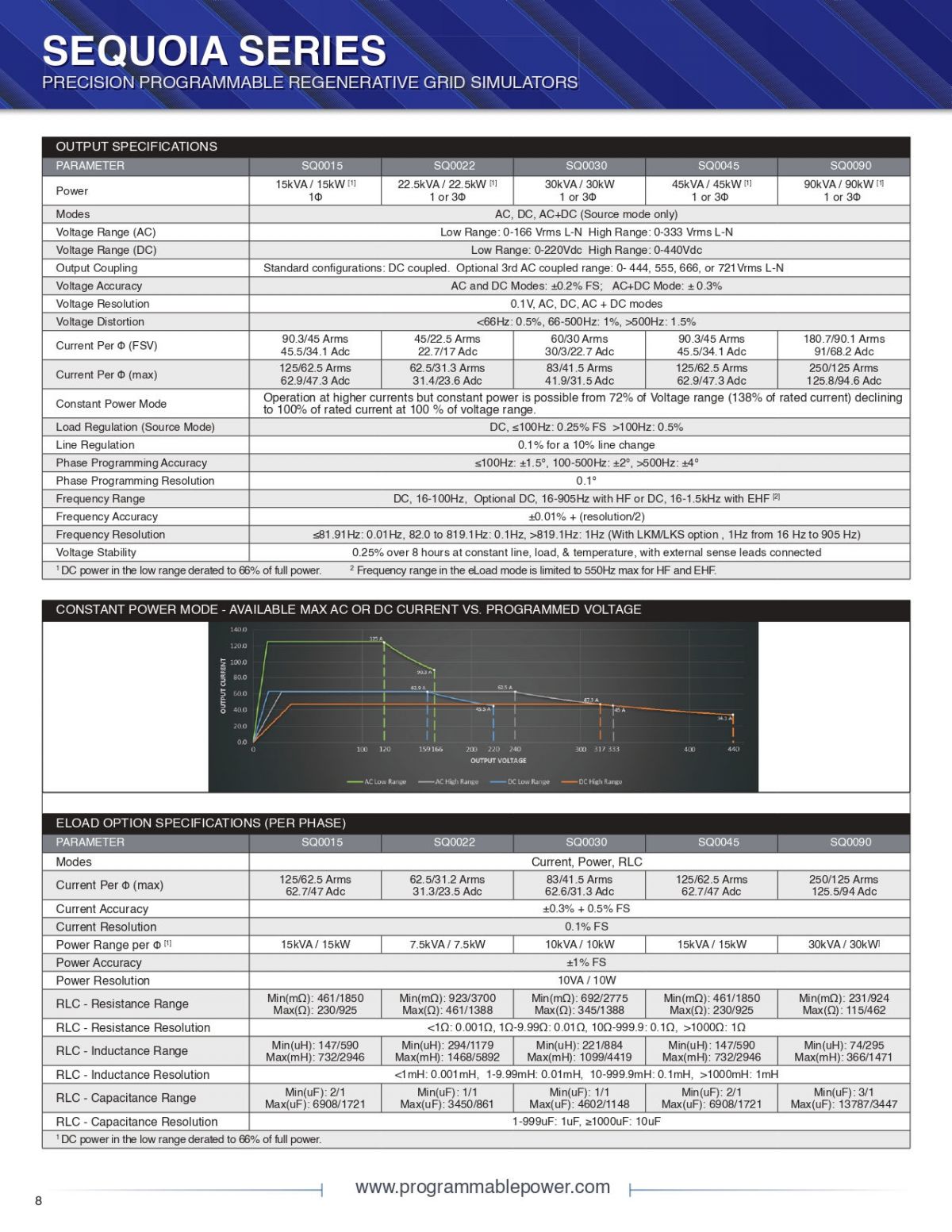

Sequoia 시리즈는 0-166V 및 0-333V 중성 직접 커플링 출력까지 이중 범위를 제공합니다. 이 모델은 각각 287VAC 및 576VAC 라인 간 최대 3상 출력 기능을 제공합니다. 333V L-N(또는 576V L-L) 이상의 전압이 필요한 응용 프로그램에는 최대 715V L-N 및 1,238V L-L까지 지원하는 옵션의 변압기 결합 범위가 제공됩니다. 맞춤형 응용 프로그램을 위해 사용자 정의 XVC 옵션도 제공됩니다.

■ 높은 파고율

Sequoia 시리즈는 높은 파고율 부하를 지원하여 어려운 비선형 부하를 쉽게 구동할 수 있습니다. 최신 제품들은 스위칭 전원 공급 장치를 사용하기 때문에 높은 반복적인 피크 전류를 끌어 당기는 경향이 있습니다. 예를 들어 파고율이 4.5인 SQ30은 위상당 최대 300A의 반복적인 피크 전류(166V AC 범위)를 전달하여 3상 부하를 처리할 수 있습니다. (*각 모델별 피크 반복 전류 사양을 참조하세요.)

■ 원격 제어

표준 RS232C, USB, LAN과 선택적인 IEEE-488 원격 제어 인터페이스를 통해 외부 컴퓨터에서 모든 장비 기능을 프로그래밍할 수 있습니다. 프로그래밍에는 널리 사용되는 SCPI 명령 프로토콜이 사용됩니다.

■ 하드웨어 인 더 루프 (Hardware In the Loop)

External Drive (-EXTD) 기능은 AC 작동 중에 외부 아날로그 신호로 전원 공급 장치를 제어할 수 있게 하여, 전원을 고대역폭 증폭기로 변환합니다. 주요 응용 프로그램으로는 전력 하드웨어 인 더 루프(PHIL) 시뮬레이션이 포함되며, 이는 발전소, 하이브리드 전기차, 재생 가능 에너지 생성 및 이들이 유틸리티 그리드에 미치는 영향을 시뮬레이션하는 데 사용됩니다. Sequoia 그리드 시뮬레이터와 PHIL 시뮬레이터를 결합하면 100μS 이하의 지연 시간으로 실시간 솔루션을 제공할 수 있습니다.

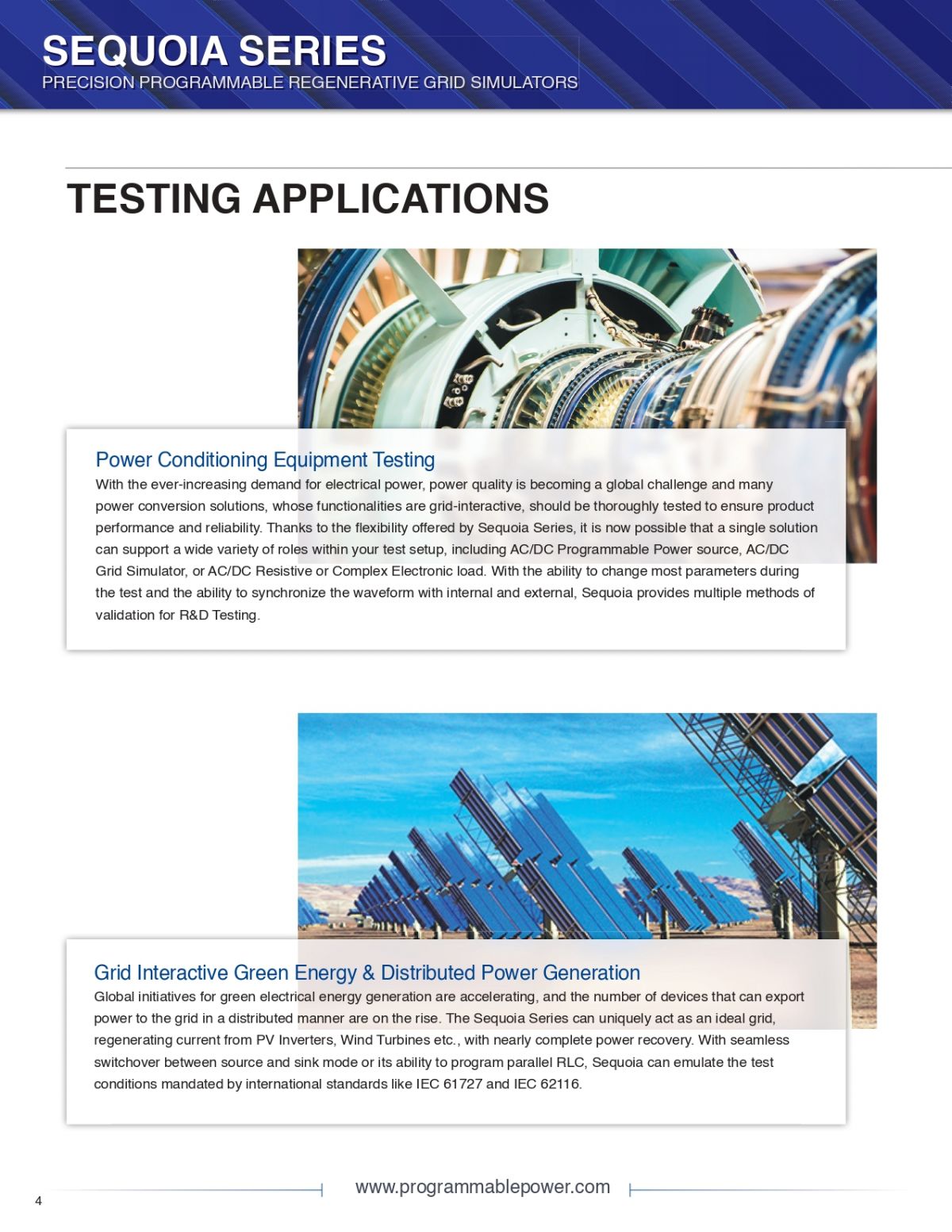

■ 테스트 응용 프로그램

˙ 전력 조정 장비 테스트

˙ 그리드 연동형 녹색 에너지 & 분산형 전력 생성 테스트

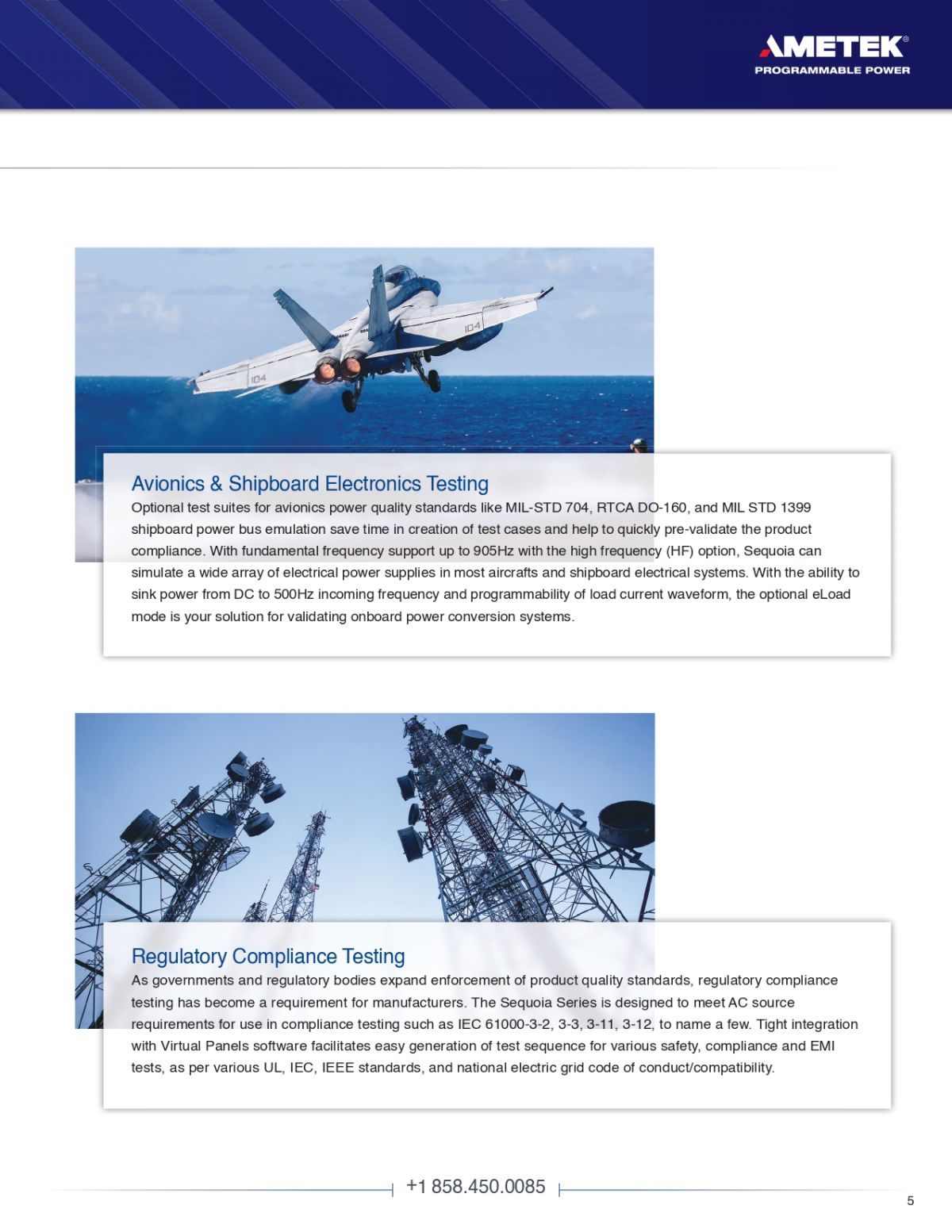

˙ 항공 전자기기 & 선박 전자기기 테스트

˙ 규제 준수 테스트

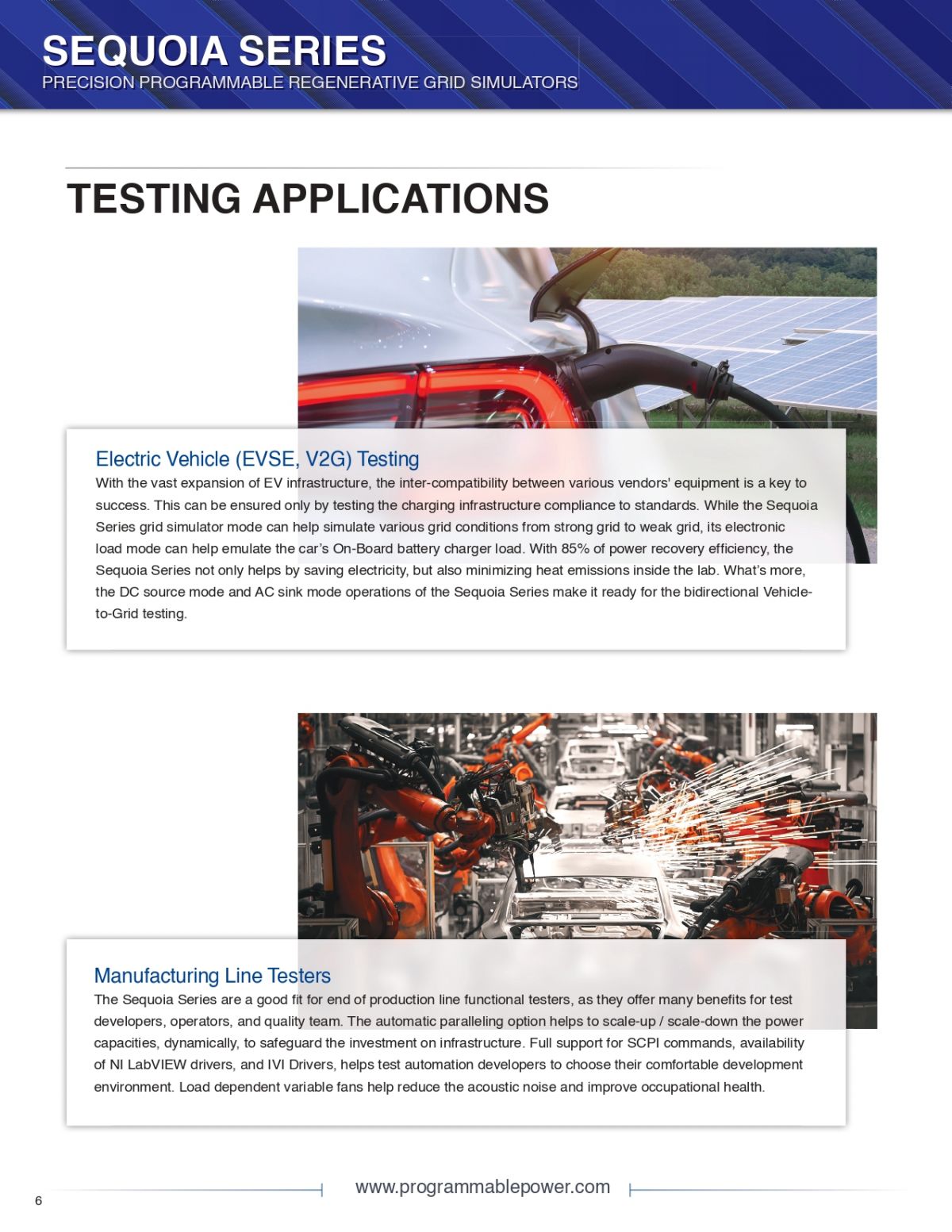

˙ 전기차 충전기 (EVSE, V2G) 테스트

˙ 제조 라인 테스트 장비

˙ 고급 재생 가능 에너지 시뮬레이션 및 테스트

˙ IEEE 1547 테스트

˙ 모터 테스트

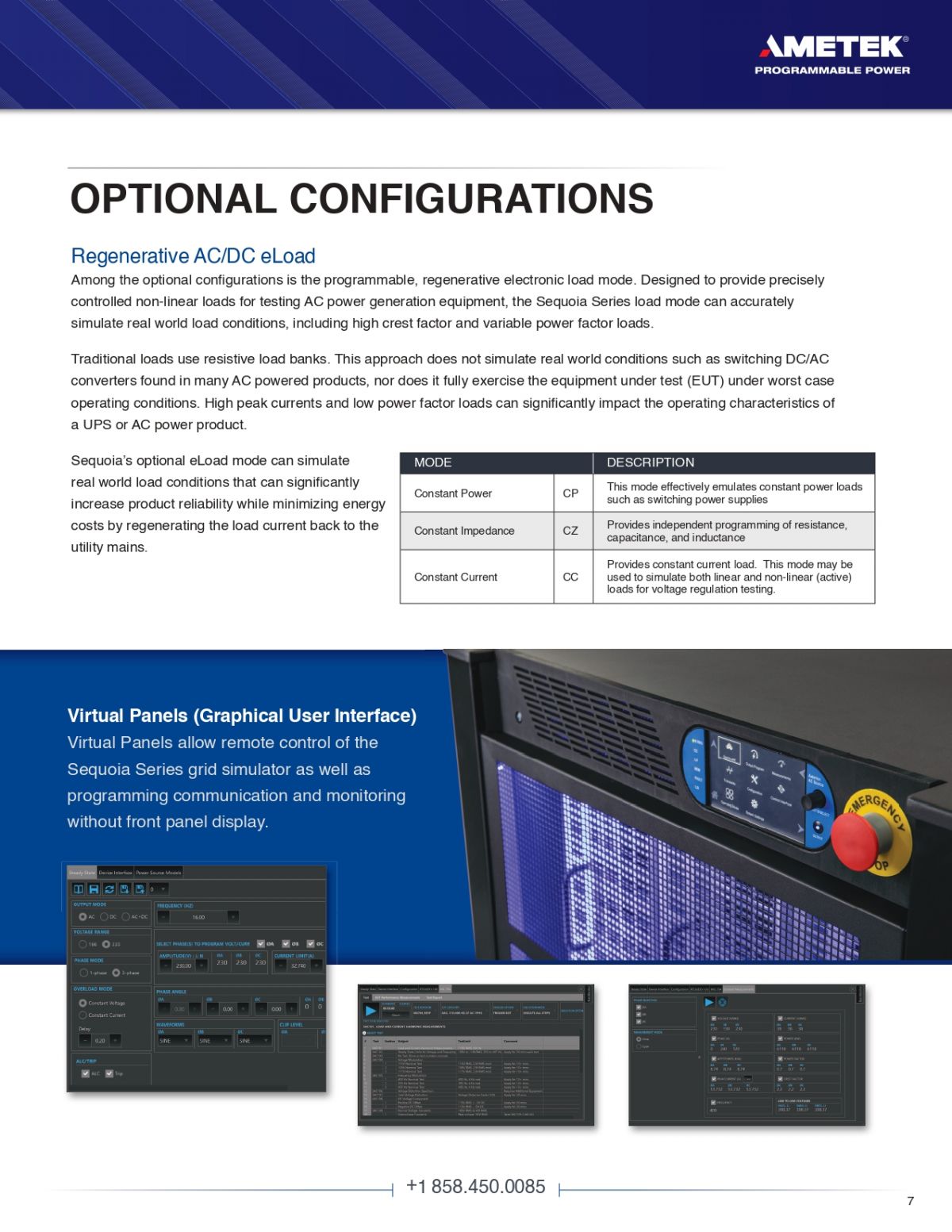

■ 재생 가능한 전자 AC/DC 부하

선택 가능한 구성 중 하나는 프로그래머블 재생 가능한 전자 부하 모드입니다. 이 모드는 AC 전력 생성 장비 테스트를 위해 정확하게 제어된 비선형 하중을 제공하도록 설계되었으며, Sequoia 시리즈의 전자 AC/DC 부하 모드는 고피크 인자 및 변동 전력 인자 하중을 포함한 실제 하중 조건을 정확하게 시뮬레이션할 수 있습니다. 전통적인 부하는 저항성 부하 뱅크를 사용합니다. 하지만 이 방식은 많은 AC 전력 제품에서 발견되는 스위칭 DC/AC 변환기와 같은 실제 환경 조건을 시뮬레이션하지 않으며, 시험 중인 장비(EUT)를 최악의 운영 조건에서 완전히 시험하지도 않습니다. 고피크 전류와 낮은 전력 인자 하중은 UPS나 AC 전력 제품의 작동 특성에 상당한 영향을 미칠 수 있습니다. Sequoia 시리즈의 선택적 재생 가능한 전자 AC/DC 부하 모드는 실제 하중 조건을 시뮬레이션할 수 있으며, 이는 제품 신뢰성을 크게 향상시키는 동시에 부하 전류를 유틸리티 전원망으로 재생하여 에너지 비용을 최소화합니다. 모드에는 지속 전력(Constant Power), 지속 전류(Constant Current), RLC가 포함됩니다.
